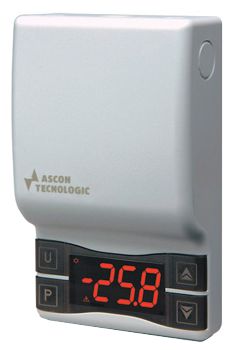

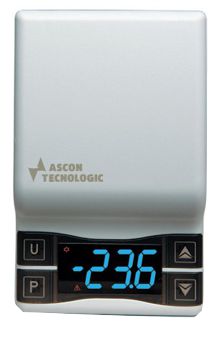

- Termostato para montagem em parede 122x75mm
- 1 Entrada configurável para sonda
- 1 Saída a relé SPDT
- Besouro interno
- Descongelamento por tempo de paragem do compressor
- Alarme configurável
- Display de 3 dígitos, com 15.5mm de altura, vermelho ou azul
Entradas e saídas de processo:
Versão W09:
1 entrada para sonda de temperatura
- PTC KTY81-121 (990 Ω @ 25 °C)
- NTC 103AT-2 (10KΩ @ 25 °C)
Precisão: ± 0,5 % full-scale + 1 dígito
1 Saída digital
OUT1 - Relé SPDT, 8A( 1/2HP 250V, 1/3HP 125 VAC)
Versão W09D:
Até 3 entradas para sondas de temperatura (1)
- PTC KTY81-121 (990 Ω @ 25 °C)
- NTC 103AT-2 (10KΩ @ 25 °C)
- RTD : PT1000
Gama de medição:
Pt1000 : -99,9 ... 500 °C
NTC: -50...109 °C
PTC: -50...150 °C
Precisão: ± 0,5 % full-scale + 1 dígito
1 Entrada digital (1)
- Livre de tensão
Até 3 saídas digitais
OUT1
- Relé SPST-NO 14A-AC1 – (6AAC3 250 VAC, 1 HP 250 VAC, 1/2 HP 125 VAC)
OUT2
- Relé SPDT 8A-AC1 - (3A-AC3 250 VAC, 1/2 HP 250 VAC, 1/3 HP 125 VAC)
OUT3
- Relé SPST-NO 4A-AC1 - (2A-AC3 250 VAC, 1/8 HP 250-125 VAC)
- Besouro interno (2)
Teclado: mecânico com 4 teclas multifunções
Alimentação:
- 100… 240 Vac (50/60 Hz) ± 10%
Funções:
- Modo stand-by
- Controlo ON/OFF
- Controlo absoluto ou diferencial
- Controlo auxiliar
- Atraso de inicio de operação
- Relógio em tempo real para até 98 eventos semanais
- Proteção compressor
Descongelamento
Inicio/paragem descongelamento:
- Manual
- Baseado no tempo
Métodos de descongelamento:
- Através de paragem de compressor
Alarmes
Alarmes configuráveis:
- Limite de temperatura: (Alta/Baixa) em cada sonda inclusive no atraso de ativação
- Erros das sondas
Comunicação e programação:
Interfaces
Comunicação na porta TTL para:
- Chave universal de programação
Ferramentas de programação/configuração:
- Interface frontal de fácil utilização
- Software de configuração disponível para PC
Instalação
Método de montagem: montagem em parede
Dimensões: 75 x 122 mm, 34 mm de profundidade
Saídas de cabos: parte de trás do equipamento ou na lateral através de PG9
Conexões
Conexão de sinais
- Bloco de terminais de parafuso 2,5 mm²
- Chave de programação A01 para conexão ao PC, backup e outras funções
Display e indicadores
Display de 3 dígitos, com 15.5 mm de altura, verde ou azul
4 LED´s indicadores
Notas:
1) A Terceira entrada pode ser utilizada com entrada digital livre de tensão
2) Max. 16A no comum (Terminal 12)
Refrigeração.
Aplicações HVAC, camaras/quartos de armazenamento.
Chillers.
Sistemas naturais de ar condicionado através da recirculação de ar.
Aquecimento através de painéis solares.
Todo o tipo de aplicações onde são necessárias leituras de temperatura.
- Termostato para montagem em parede 122x75mm
- 1 Entrada configurável para sonda
- 1 Saída a relé SPDT
- Descongelamento por tempo através de paragem do compressor
