Princípio de funcionamento:
A operação deste equipamento é baseada no tempo de voo de sinais refletidos, também denominado método “Time Domain Reflectometry” (TDR) – reflectometria no domínio do tempo. A velocidade de propagação dos impulsos micro-ondas é praticamente a mesma em ar, gases ou em vácuo, independentemente da temperatura e pressão do processo, por isso a medição é imune a qualquer alteração física do meio a medir.

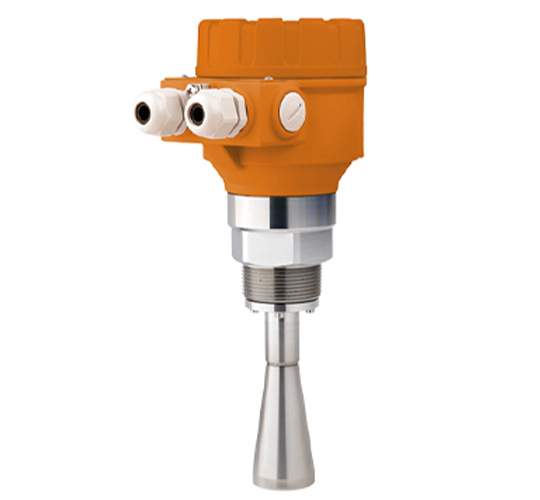

O transmissor de nível NRM emite impulsos micro-ondas, com o comprimento de alguns nano segundos e a uma frequência de 25 GHz, que são refletidos na superfície do material e recebidos novamente pela antena do equipamento. O “tempo de viagem” dos impulsos é medido e processado pela eletrónica, e convertido em distância, nível ou volume.
Detalhes técnicos:
- Valores medidos: Nível, distância, volume, peso
- Precisão: ± 3 mm
- Alcance de medição: 0,2…23 m (depende da versão)
- Saída: 4-20mA + Hart
- Invólucro: PBT, alumínio ou aço inox
- Temperatura do processo: -30…180°C (depende da versão)
- Pressão máxima: 25 bar (a 120°C)
- Conexão ao processo: Rosca, flange, Tri-Clamp
- Proteção: IP67 ou IP68
- Display para configuração e visualização dos valores atuais
- Certificado ATEX para atmosferas com gases inflamáveis
- Constante dielétrica mínima do material: 1,4 ou 1,9
- Alimentação do sensor: 20…36 VDC; ATEX: 20…30 VDC
- Industria alimentar
- Produção de energia
- Distribuição e tratamento de água
- Indústria farmacêutica
- Indústria química
- Aplicações marítimas
- Aplicações em vácuo
- Depósitos sob pressão
