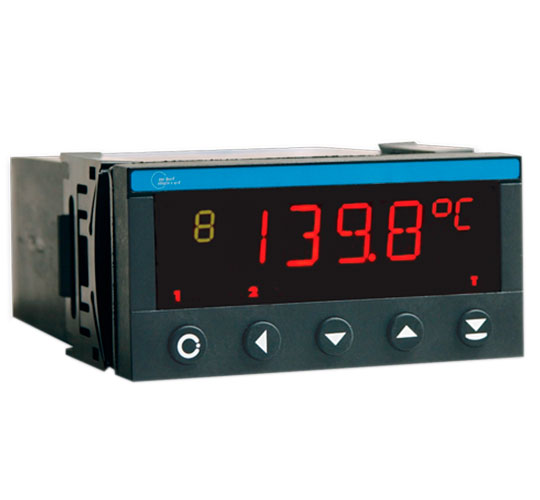

- Montagem em calha DIN 96 x 48 mm.
- Alimentação 80…250 v AC/DC.
- Projeção programável de 4 dígitos.
Versões disponíveis:
- OMU 408UNI: Voltímetro e amperímetro DC; Monitor de processo; Ohmímetro; Termómetro para PT/CU/NI/Termopares; Display para potenciómetros lineares.
Funções standard:
- Projeção programável.
- Alternância entre entradas.
- Compensação.
- Linearização.
- Filtros digitais.
- Funções.
- Controlo externo.
Projeção:
- Valores medidos: -999…9999, verde ou vermelho, segmento de 14 LED, altura dígito 14 mm.
- Identificação do canal: 9, verde ou vermelho, segmento de 7 LED, altura dígito 9,1 mm.
- Unidades de medição: 99, verde ou vermelho, segmento 7 LED, altura dígito 9,1 mm.
- Ponto decimal: configurável através de menu.
- Luminosidade: configurável através de menu.
Precisão:
- TK: 50 ppm/°C.
- Precisão: ±0,2 % da gama + 1 dígito (para projeção 9999 e 5 med./seg.).
- Taxa: 1,3…40 med./seg.
- Capacidade sobrecarga: 2x; 10x (t < 30 ms).
- Resolução: 0,1°C (RTD), 1°C (T/C).
- Compensação de temperatura: manual 0°…99°C ou automática.
- Filtros digitais: Exp./flutuação/média aritmética, arredondamento.
- Funções: valor min/max, tara, valor pico, operações matemáticas.
- Entrada digital: Hold, Lock, Tara.
- Gravação de dados: dados gravados em memória do equipamento.
- RTC - 15 ppm/°C, tempo-data-valor display, < 532k dados.
- FAST – valor display, < 8k dados.
- Watch-dog: reset após 0,4 s.
- Calibração: a 25°C e 40 % r.h.
Saída dados:
- Protocolo: ASCII, MESSBUS, MODBUS - RTU, PROFIBUS DP.
- Formato dados: 8 bit + sem paridade + 1 stop bit (ASCII).
7 bit + paridade even + 1 stop bit (Messbus).
- Taxa: 600…230 400 Baud.
9 600 Baud…12 Mbaud (PROFIBUS).
- RS 232: isolada.
- RS 485: isolada (max. 31 equipamentos).
Saída analógica:
- Tipo: isolada, programável com conversor 16-bit D/A, tipo e faixa selecionáveis em modos de programação.
- Não – linearidade: 0,1 % da faixa.
- TK: 15 ppm/°C.
- Taxa: resposta a alteração de valor < 1 ms.
- Gamas: 0…2/5/10 V, ±10 V, 0…5 mA, 0/4…20 mA.
(comp. < 600 Ω/12 V).
Alimentação:
10…30 V AC/DC, ±10 %, max. 13,5 VA, PF ≥ 0,4, ISTP< 40 A/1 ms.
80…250 V AC/DC, ±10 %, max. 13,5 VA, PF ≥ 0,4, ISTP< 40 A/1 ms.
A fonte de alimentação está protegida por fusível dentro do equipamento.
Propriedades mecânicas:
- Material: Noryl GFN2 SE1, incombustível UL 94 V-I.
- Dimensões: 96 x 48 x 120 mm.
- Corte de painel: 90,5 x 45 mm.
Condições de operação:
- Conexão: placa terminal conector, secção < 1,5/2,5 mm2.
- Período de estabilização: 15 minutos após ativação.
- Temperatura de operação: -20°…60°C.
- Temperatura de armazenamento: -20°…85°C.
- Índice de proteção: IP64 (apenas painel frontal).
Os displays/indicadores digitais da Orbit Merret podem ser facilmente configuráveis através do software OM Link.
