Dimensões 48 x 48 mm (1/16 DIN), com 48 mm de profundidade + 14 mm (terminais).
Índice de proteção IP65, com vedante em borracha.
Display de 2 linhas LED:
- Display principal: 4 dígitos, 3 cores dinâmicas vermelho, verde e âmbar com 15.5mm de altura
- Display secundário: 4 dígitos verdes com 7 mm de altura
Entradas de processo:

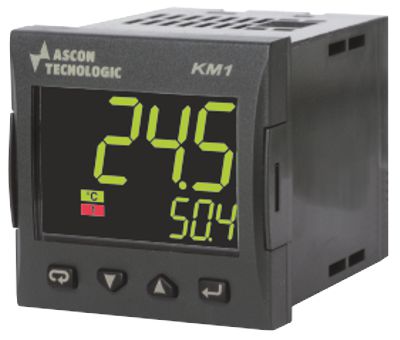

Versão KM1: 1 Entrada para sonda de temperatura
- Termopares: J, K, R, S, T, J e sensores infravermelhos K, RTD PT1000 e PT 100 2-fios, PTC KTY81-121 (990Ω@25°C); NTC 103AT- 2 (10k@25°C), para sinais 0/12...60 mV ou sinais normalizados 0/4...20 mA, 0/1...5 V, 0/2...10 V.
Precisão: ± (0,5 % da escala ± 1 dígito @25 °C); Tc S: ± (1 % da escala ± 1 dígito @ 25 °C).
1 ou 2 entradas digitais com contactos livres de tensão, dependendo do código de configuração do equipamento (a segunda entrada digital é alternativa à OUT4).
1 ou 2 Entradas digitais para contactos de tensão livres, dependendo do código de configuração do equipamento (a segunda entrada digital é uma alternativa à OUT4).

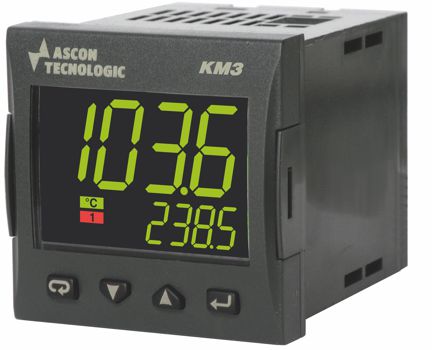

Versão KM3: 1 Entrada para sondas de temperatura: TC, J, K, S, R, T, J sensores infravermelhos K, RTD PT1000 e Pt 100 2-fios, PTC KTY81-121 (990Ω@25°C); NTC 103AT- 2 (10k@25°C), para sinais 0/12 ... 60 mV ou sinais normalizados 0/4 ... 20 mA, 0/1 ... 5 V, 0/2 ... 10 V.
Precisão: ± 0.5% da escala ± 1 dígito; tc S ± 1% da escala ± 1 dígito.

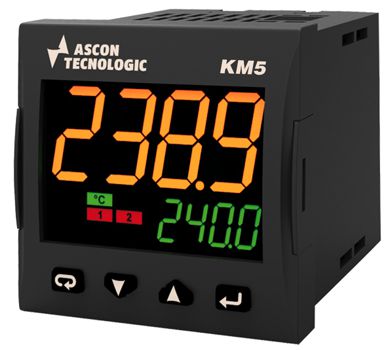

Versão KM5: 1 Entrada para sonda de temperatura: J, K, N, R, S, T, J e sensores infravermelhos K, RTD PT1000 e PT100 2-fios, PTC KTY81-121 (990Ω@25°C); NTC 103AT- 2 (10k@25°C), para sinais 0/12...60 mV ou sinais normalizados 0/4...20 mA, 0/1...5 V, 0/2...10 V
Precisão: ± (0,5 % da escala ± 1 dígito @25 °C); Tc S: ± (1 % da escala ± 1 dígito @ 25 °C)
1 ou 2 entradas digitais com contactos livres de tensão, dependendo do código de configuração do equipamento (a segunda entrada digital é alternativa à OUT4)
Alimentação:
- 24 VAC/VDC ±10%, 100… 240 VAC/VDC (50/60 Hz)
Consumo: 7 VA max.
Saídas digitais:
Versão KM1: OUT1: Relé SPST-NO 4A/240 Vac ou tensão para comandar SSR 13V @ 1mA max, 10.5 V min @ 15 mA ± 10%
OUT2: Relé SPST-NO 2A/240 Vac ou tensão para comandar SSR 13V @ 1mA max, 10.5 V min @ 15 mA ± 10%
OUT3: Relé SPST-NO 2A/240 Vac ou SSR 13V @ 1mA max, 10.5 V min @ 15 mA ± 10%
OUT4 programável: tensão para comandarSSR 13V @ 1mA max, 10.5 V min @ 15 mA ± 10% ou transmissão de tensão, ou entrada digital
Versão KM3: OUT1: Relé SPST-NO 4A/240 Vac ou em tensão para comando SSR 13V @ 1mA max, 10.5 V min @ 15 mA ± 10% ou analógica galvanicamente isolada 0/4... 20 mA, 0/2... 10V.
OUT2: Relé SPST-NO 2A/240 Vac ou em tensão para comando SSR 13V @ 1mA max, 10.5 V min @ 15 mA ± 10%.
OUT3: Relé SPST-NO 2A/240 Vac ou em tensão para comando SSR 13V @ 1mA max, 10.5 V min @ 15 mA ± 10%.
OUT4 programável: tensão para comando SSR 13V @ 1mA max, 10.5 V min @ 15 mA ± 10% ou transmissão de potência, ou unidade de entrada digital servomotor.
Versão KM5: OUT1: Relé SPST-NO 4A/240 Vac ou em tensão para comando de SSR 13V @ 1mA max, 10.5 V min @ 15 mA ± 10% ou analógica galvanicamente isolada 0/4... 20 mA, 0/2... 10V
OUT2: Relé SPST-NO 2A/240 Vac ou em tensão para comando de SSR 13V @ 1mA max, 10.5 V min @ 15 mA ± 10%
OUT3: Relé SPST-NO 2A/240 Vac ou em tensão para comando de SSR 13V @ 1mA max, 10.5 V min @ 15 mA ± 10%
OUT4 programável: tensão para comando de SSR 13V @ 1mA max, 10.5 V min @ 15 mA ± 10% ou transmissão de potência, ou unidade de entrada digital servomotor
3 Alarmes configuráveis como absolutos, derivação ou banda.
4 Configurações selecionáveis.
Comunicações de série: TTL (standard) + RS 485 (opcional) isolado, MODBUS RTU (JBUS).
Velocidade de comunicação: 2400 ... 38400 baud.
Controlo PID com ação dupla ou simples com controlo de overshoot, ON/OFF, zona neutra ON/OFF, auto-tuning, self-tuning.
Programador e temporizador:
Versão KM1:
Temporizador independente com 5 modos de operação.
Versão KM3:
Programador de 8 segmentos.
Temporizador independente com 5 modos de operação.
Versão KM5:
8 Programas com 96 segmentos
“Recuperação de segmento” + “recuperação do tempo decorrido” (resolução 1 min) para reiniciar após corte de alimentação
Possibilidade de gerir sequências de até 4 programas com base de tempo diferente (h.min - min.s)
Até 999 ciclos
Função EVOgreen: display com modo stand by (selecionável)
Wattímetro:
Versão KM1: Wattímetro para o cálculo instantâneo do consumo energético e de tensão.
Versão KM3: Wattímetro para cálculo de potência instantânea e consumo energético
Contador de alarmes: contador cumulativo e um segundo contador com reset de alarme.
Conexões: 16 terminais de parafuso 2.5 mm² (AWG14 AWG22. ..) fixos, removíveis ou de pinça.
Indústria têxtil:
Cola quente e máquinas de colar missangas,
Máquinas de impressão têxtil
Máquinas para artigos de couro
Indústria cartonagem / embalagens:
Máquinas para embrulhar, fazer bolhas
Máquinas de embalagem
Outras aplicações:
Salas de pintura
Máquinas de embalagem
Câmaras climáticas e incubadoras
Extrusoras de canais quentes
Fornos de curvatura de vidro
Fornos contínuos multizonas
Fornos de cerâmica
Controles simples em cascata
Fornos de tratamento térmico
Máquinas para calçado
Permutadores de calor
Caldeiras industriais
- Display a cores com 3 LED´s
- Temporizador independente
- Contador de horas de trabalho
- Função Wattímetro
